产品型号 | SR2001JR | SR2101JR | SD2001JR | SD2101JR |
回路输出 | 20路 | 21路 | 20路 | 21路 |
灯光输出 (强电AC220V总共最 大10A每回路*5A阻性) | 13路 | 13路 | 13路 | 13路 |
窗帘输出 (强电/弱电) | 4路 | / | 4路 | / |
应急照明输出 (强电220V最 大8A阻性) | 2路 | 2路 | / | / |
调光(后相)输出 (强电220V每回路最 大1A) | / | / | 2路 | 2路 |
空调盘管风机控制回路 (强电220V) | / | 2路电动阀/3路高中低风速 | / | 2路电动阀/3路高中低风速 |
插座等用电器输出 (强电AC220V最 大30A阻性) | 1路 | 1路 | 1路 | 1路 |
供电电压 | 24V | |||
控制端口 | RS485 | |||
安装方式 | DIN EN 50022 标准导轨安装 | |||

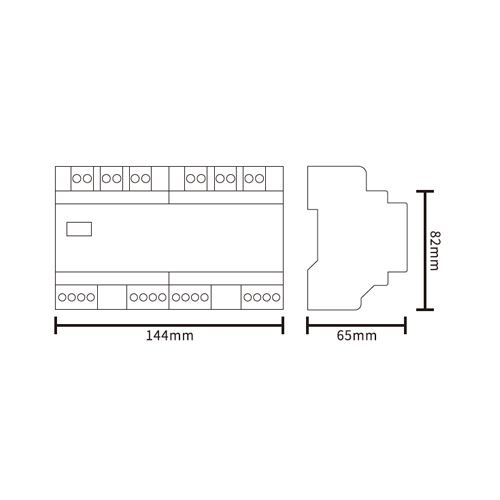

外观尺寸 (长/宽/厚 | 82mm×65mm×144mm(8模数) |
1、13路继电器开关输出;1路风机开关.3路风机高中低档位;1路应急电源开关输出;1路插座开关;
2、2路窗帘控制;专控电动设备如;窗帘开关、卷闸门开关、升降器等;
3、2路(PWM)控制调光;
4、每个回路具有手动按钮开关;
5、提供每回路延时操作功能,延时时间0秒-15小时;
6、具有回路端口上电时端口开关状态设定功能;
7、通用电工产品接线方式,安全可靠,简单易明
8、ID号可通过面板按键设定,平时为不显示,需要时可触发显示;
9、开关状态面板显示,并可通过面板按键进行开关操作;
10、具有继电器防打火电路,有效防止继电器触点烧死现象;
11、符合DIN EN 50022标准导轨安装,安装拆卸方便;
12、高强度弹性热朔外壳,强抗冲击,可回收,强阻燃性;
13、100%老化测试
14、一年保质
