各种网线接头线序

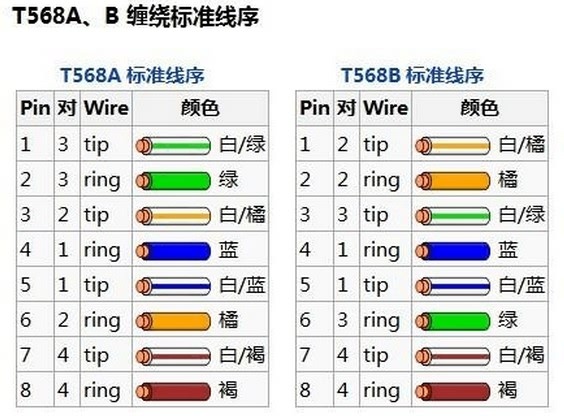

在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。

另外，计算机通讯只是用1.2.3.6（白橙、橙、白绿，绿），十百兆网卡这四根线就可以了，千兆网卡就必须要8条线，因此，可以用其他4根作电话线，以节约布线成本。

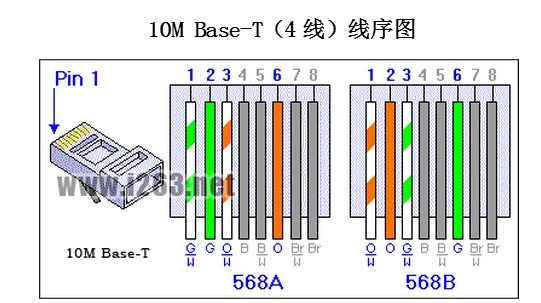

正线（即直通线）：两端选择标准568B线序

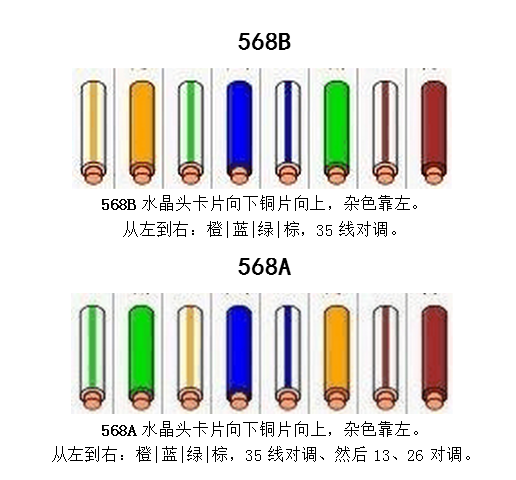

从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色

从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色

网络测量仪跳灯：1236→1236

反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序

从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色

从左至右线序是（568A）：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色

网络测量仪跳灯：1236→3612

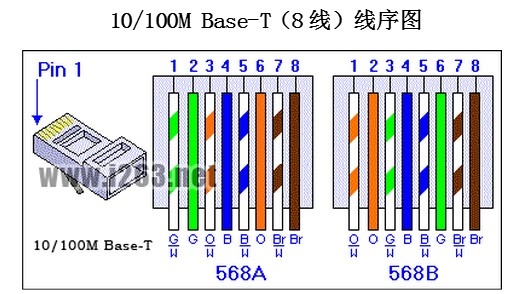

正线（即直通线）：两端选择标准568B线序

从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色

从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色

网络测量仪跳灯：12345678→12345678

反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序

从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色

从左至右线序是（568A）：白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色

网络测量仪跳灯：12345678→36145278

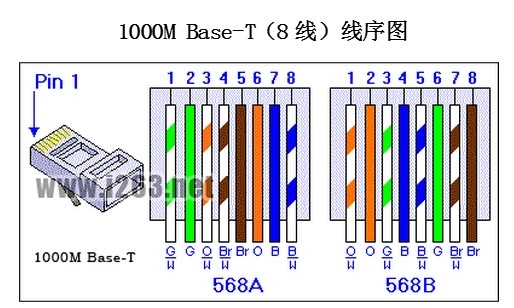

正线（即直通线）：两端选择标准568B线序

从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色

从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色

网络测量仪跳灯：12345678→12345678

反线（即交叉线）：一端选择568B的线序，另一端选择568A的线序

从左至右线序是（568B）：白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色

从左至右线序是（568A）：白绿、绿色、白橙、白棕、棕色、橙色、蓝色、白蓝

网络测量仪跳灯：12345678→36178245

直通线和交叉线的正确选择：

其中PC代表计算机，HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器。

PC-PC：交叉线

PC-HUB：直通线

HUB-HUB普通口：交叉线

HUB-HUB（普通口-级连口）：直通线

HUB-HUB（级连口-级连口）：交叉线

HUB-SWITCH：交叉线

HUB（级联口）-SWITCH：直通线

SWITCH-SWITCH：交叉线

SWITCH-ROUTER：直通线

ROUTER-ROUTER：交叉线

千兆网中双绞线应用过程中涉及的问题

1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)

2.千兆主干交换机，接百兆分交换机，用什么线？六类线(CAT6)

3.千兆主干交换机，接新服务器，用什么线？六类线(CAT6)

4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).，跑100Mbps

5.千兆分交换机，接新机器，用什么线？预算多就用六类线(CAT6)，起码要用超五类(CAT5E)

6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动，质量太差的话剪掉，全新布过超五类(CAT5E)

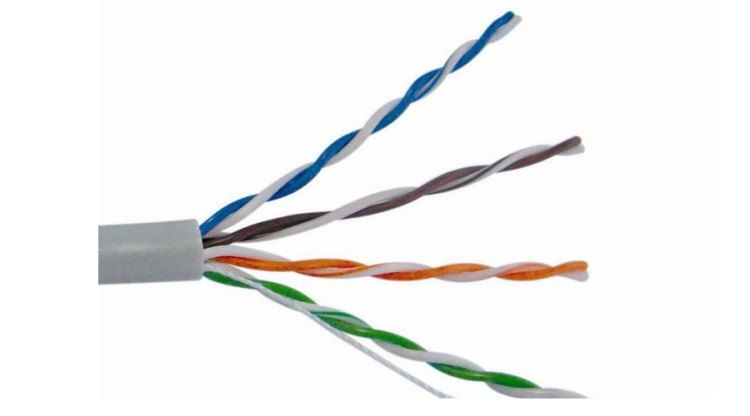

常见的双绞线

双绞线常见的有3类线，5类线和超5类线，以及*的6类线，前者线径细而后者线径粗，型号如下：

1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

2）二类线：传输频率为1MHZ，用于语音传输和*传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌？

3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及*传输速率为10Mbps的数据传输主要用于10BASE--T。

4）四类线：该类电缆的传输频率为20MHz，用于语音传输和*传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。

5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和*传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturnLoss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。

7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。

六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：*链路的长度不能超过90m，信道长度不能超过100m。

目前，双绞线可分为非屏蔽双绞线（UTP=UNSHILDEDTWISTEDPAIR）和屏蔽双绞线（STP=SHIELDEDTWISTEDPAIR）。屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。

非屏蔽双绞线电缆具有优点

（1）无屏蔽外套，直径小，节省所占用的空间；

（2）重量轻，易弯曲，易安装；

（3）将串扰减至最小或加以消除；

（4）具有阻燃性；

（5）具有独立性和灵活性，适用于结构化综合布线。

在这两大类中又分100欧姆电缆，双体电缆，大对数电缆，150欧姆屏蔽电缆等。
