上海熊也餐厅
案例介绍
--- 智能照明系统·餐饮系列---
熊也餐厅坐落在上海新天地商圈的企业天地商场内，由3、4两层楼面构成，总面积约1500平方米，是一家日式特色餐厅，夜晚又是一个酒吧场所，照明灯光的该餐厅的重要组成部分，分为环境照明和舞台照明两个系统，有上海贯和智能担当环境照明的智能照明控制和舞台灯光系统，并且很好地实现智能照明与舞台灯光的集成控制，真正地体现了环境舞台化，舞台环境化的应用。同时构建的舞台灯光系统能够与音响系统对接达到灯光音响联动效果。
该餐厅智能照明控制系统采用我司的EC-NET系统，环境照明分为基础照明和氛围效果照明两种类型，其中基础照明调光全部选用DC0-10V调光方式，氛围效果照明全部选用DMX512调控方式。
为了解决舞台灯光与智能照明系统的对接，满足灯光师在调光台上也可以根据舞台灯光活动的需要随时直接调控环境照明，我们选用了DMX512转IO信号的设备完成这个需求。在舞台灯光与音响的对接技术解决上我们选用带有LTC时间码与MIDI码的专业灯光控制台来喝音响系统设备连接，达到灯光可以按预设的效果程序睡音乐节奏变化。

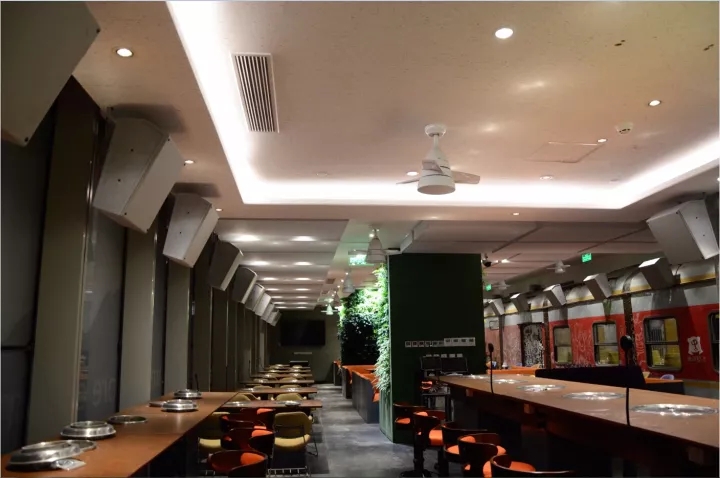

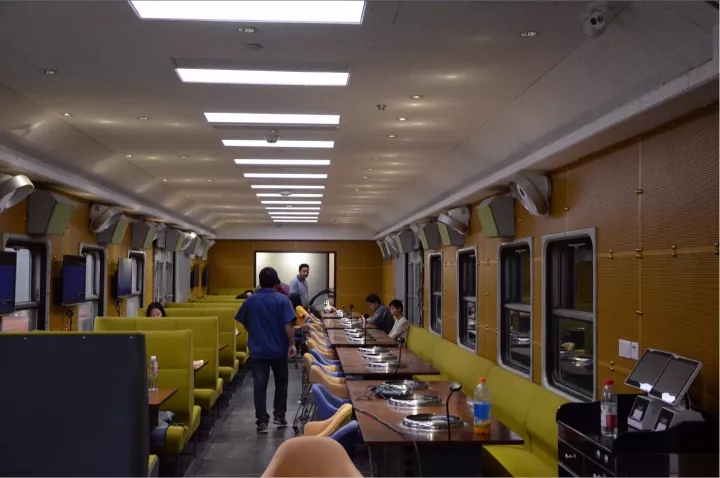

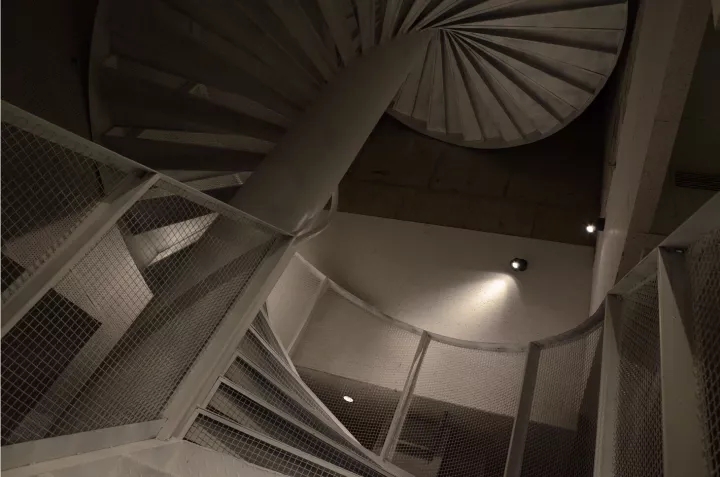

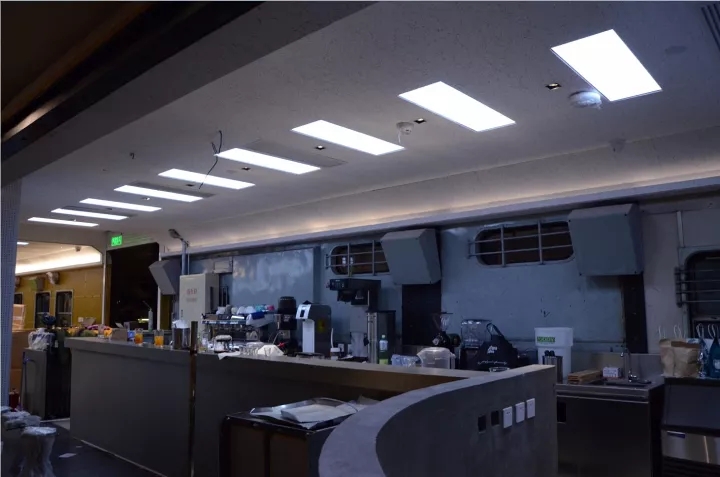

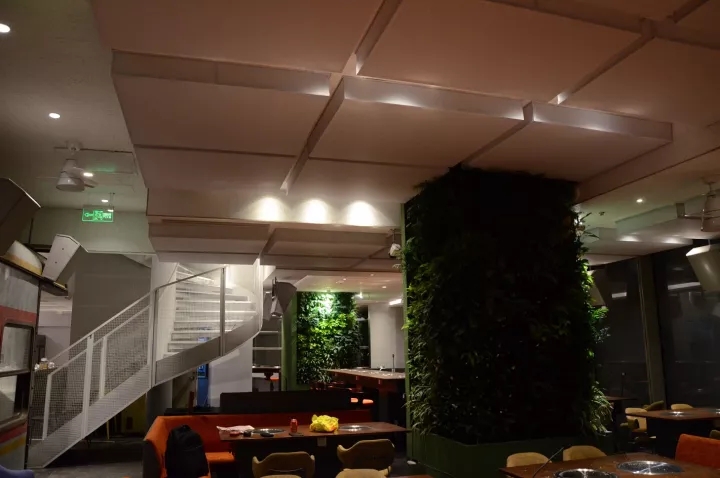

现场图片

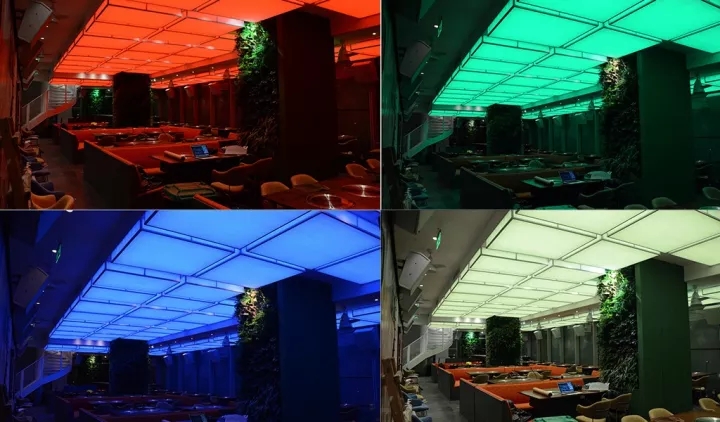

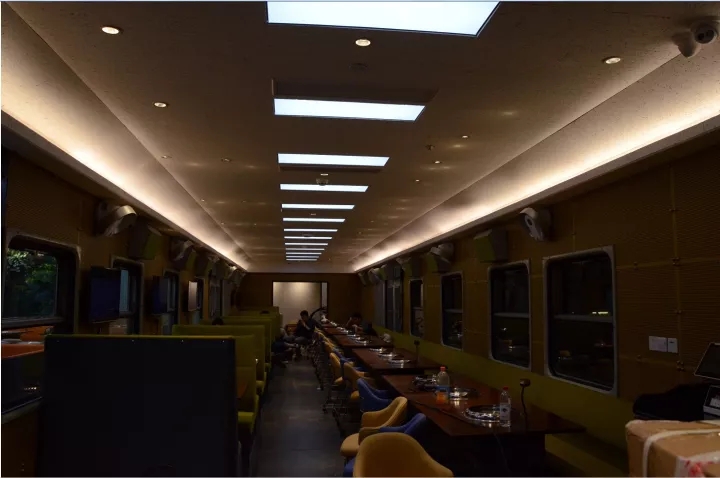

现场大量使用了RGBW LED变色灯箱，通过DMX512模块进行实时变化控制
项目难点
❶
DMX512 控制功能要求效果变化灵活多样；
❷
DMX512 解码器数量大，
考虑DMX512信号线路上连接32个以内解码器，
需增加信号放大分配器处理；
❸
采用很多数量的开关电源，
要解决电路电器问题，
避免电力浪涌干扰的隐患；
❹
智能照明控制系统需要与
舞台灯光系统有机的组合，
可成为整体的控制；
❺
RGBW 混色灯箱的灯光效果
要能够自动按照餐厅早上10点至晚上10点的
使用时间模拟太阳光色温变化。
功能解决
❶
采用512路通道输出的
DMX512控制器解决RGBW调光
变色走效果的控制功能；
❷
采用DMX512转IO信号设备
接受舞台灯光控制台给来的DMX512信号
转换为8路IO信号出发智能照明场景；
❸
采用DC0-10V 调光模块
解决餐厅内LED筒灯、射灯及灯带的调光控制；
❹

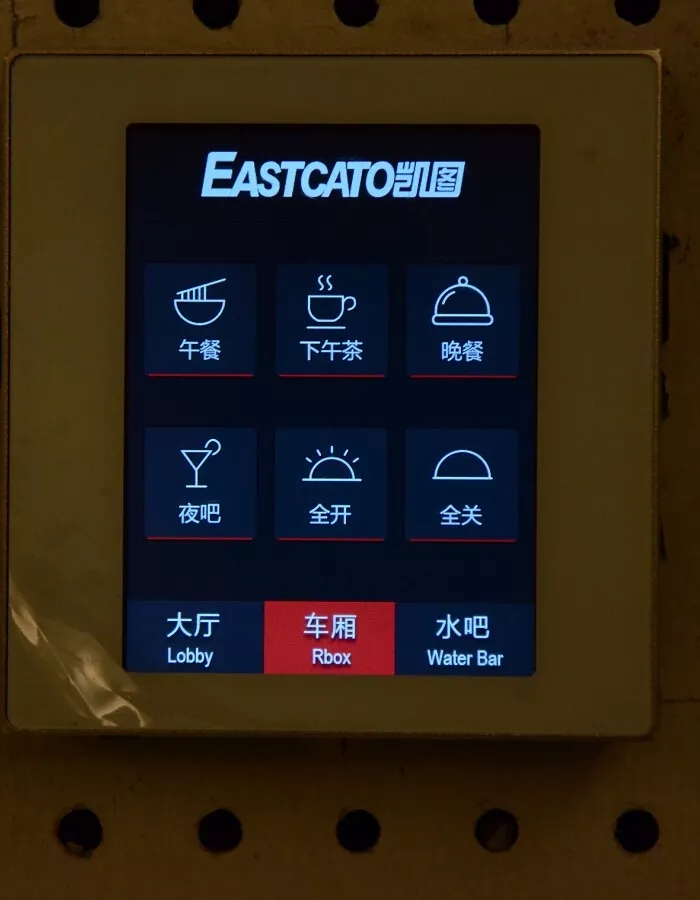

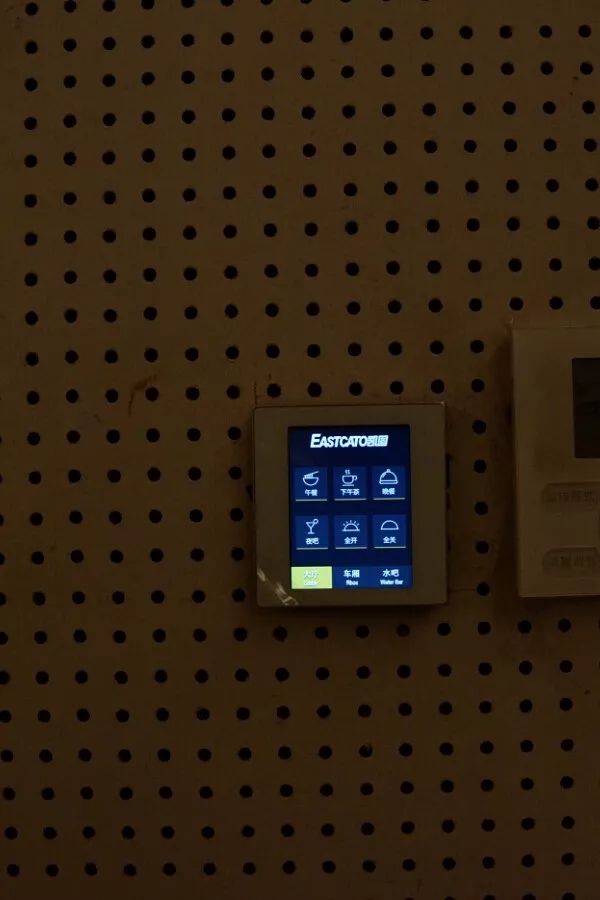

采用EASTCATO功能强大的液晶屏
进行分区式全场总控，

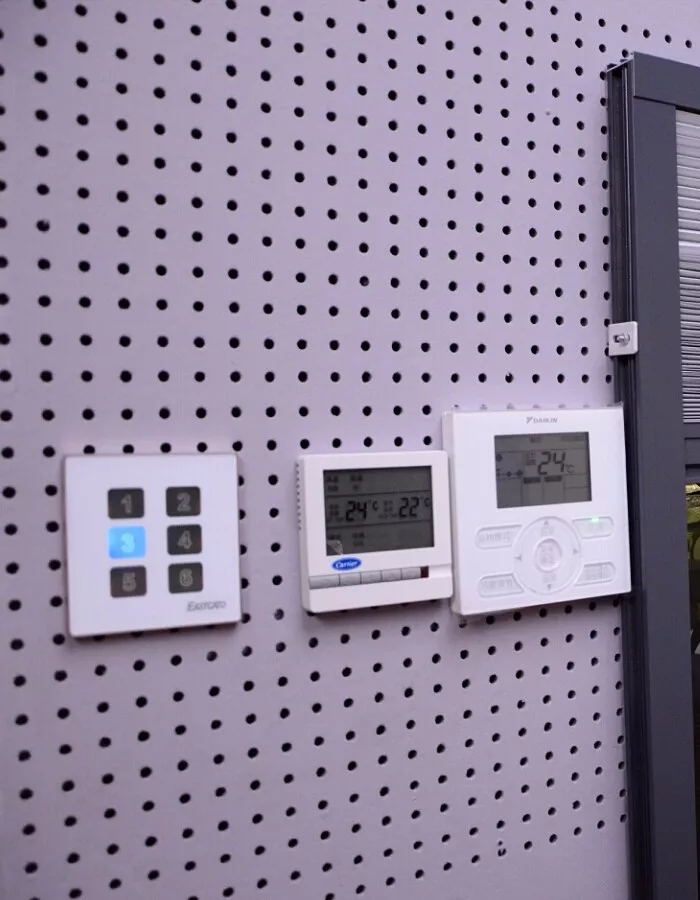

6按键场景面板进行多个包房、
火车箱及水吧等区域的本地控制。

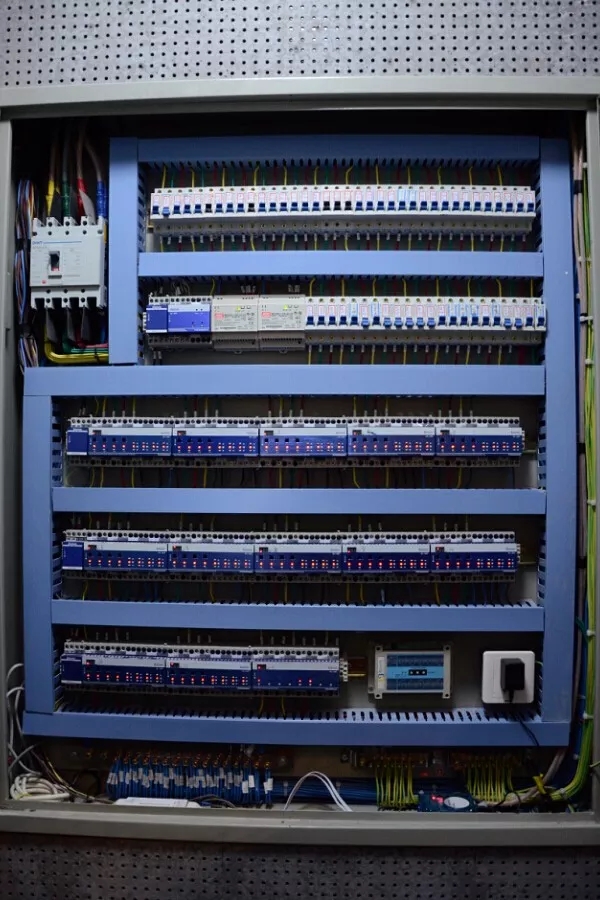

现场设备
