弱电布线有哪些你所不知道的讲究？

发布日期：2020-05-26 13:35:31 已有 2766 阅读过本文

无论是弱电还是强电，都有它自己的一套法则。我们今天就讲解一下关于弱电布线的那些小讲究·····


①、音视频线与强电电缆要有一定的距离（不小于500mm）或分开布线，不允许共管共槽；不同信号、电压等级的电缆，应分类布置，各缆线间的最小净距应符合设计要求。

②、线缆导线整齐、标示清晰、路由及位置正确，与插接件连接应认准线号、线位色标，不得颠倒和错接。


③、线缆在穿管施工时，应使用整条线缆，中间不允许有接头。当无法避免时，应在分线箱或接线盒内接线，接头应采用压接；当采用焊接时应用无腐蚀性的焊药。补偿导线应采用压接。同轴电缆及高频电缆应采用专用接头。

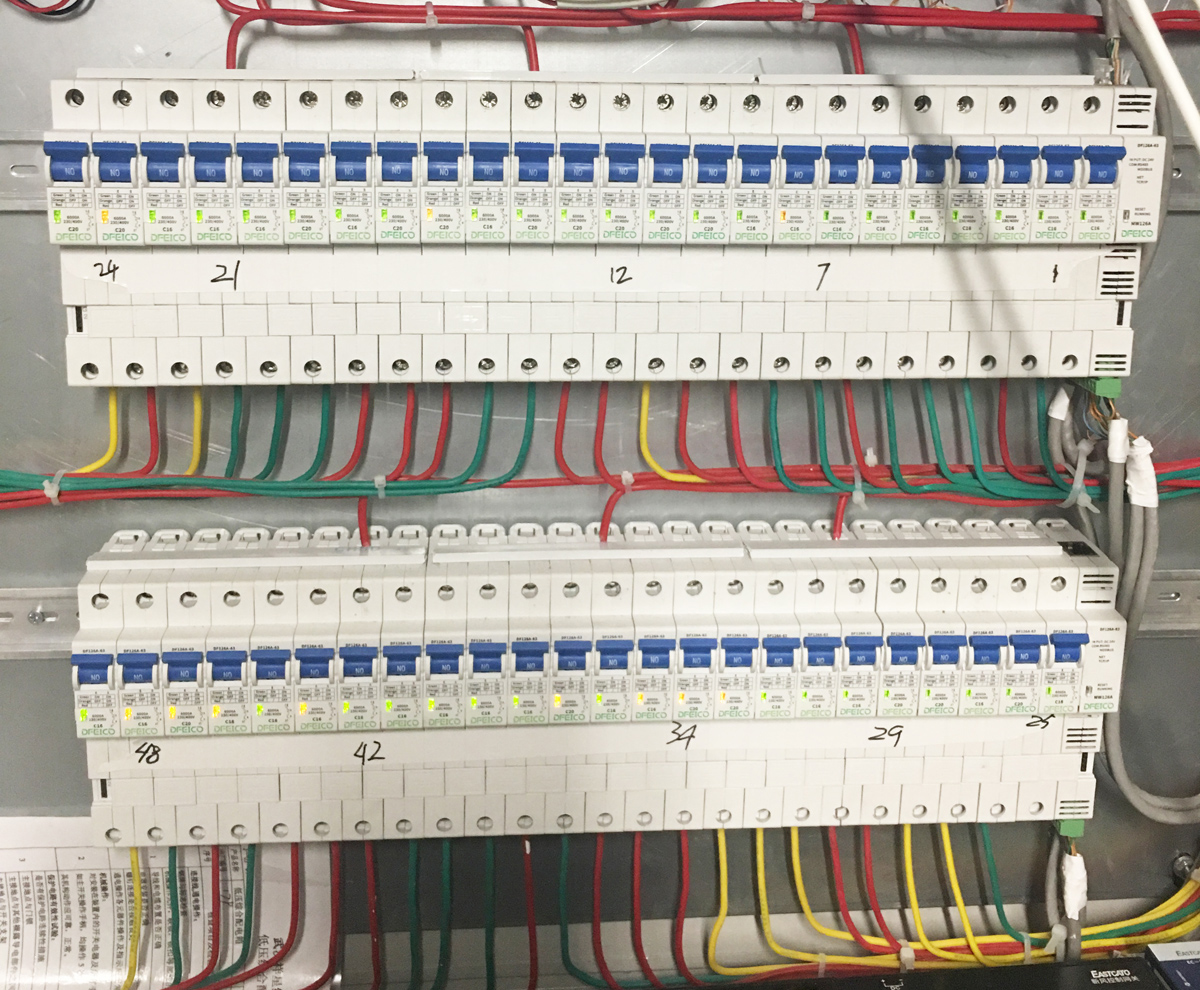

④、布线施工后须立即在线缆两头按图标注清晰且牢固的编号。


⑤、终端接头要焊接（应无虚焊等现象）牢固；RJ45插头的电缆线对连接和排列按EIA/TIAT568B或EIA/TIAT568B的标准要求作法。

⑥、线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有适当的余度。


⑦、多芯电缆的弯曲半径，不应小于其外径的6倍。

⑧、缆线布放时应有冗余。在中心机房、交接间、设备间前端设备安装位置铜缆的预留长度一般为1~2m，工作区为0.3~0.6m；光缆在设备端预留长度一般为2~3m。有特殊要求的应按设计要求预留长度。

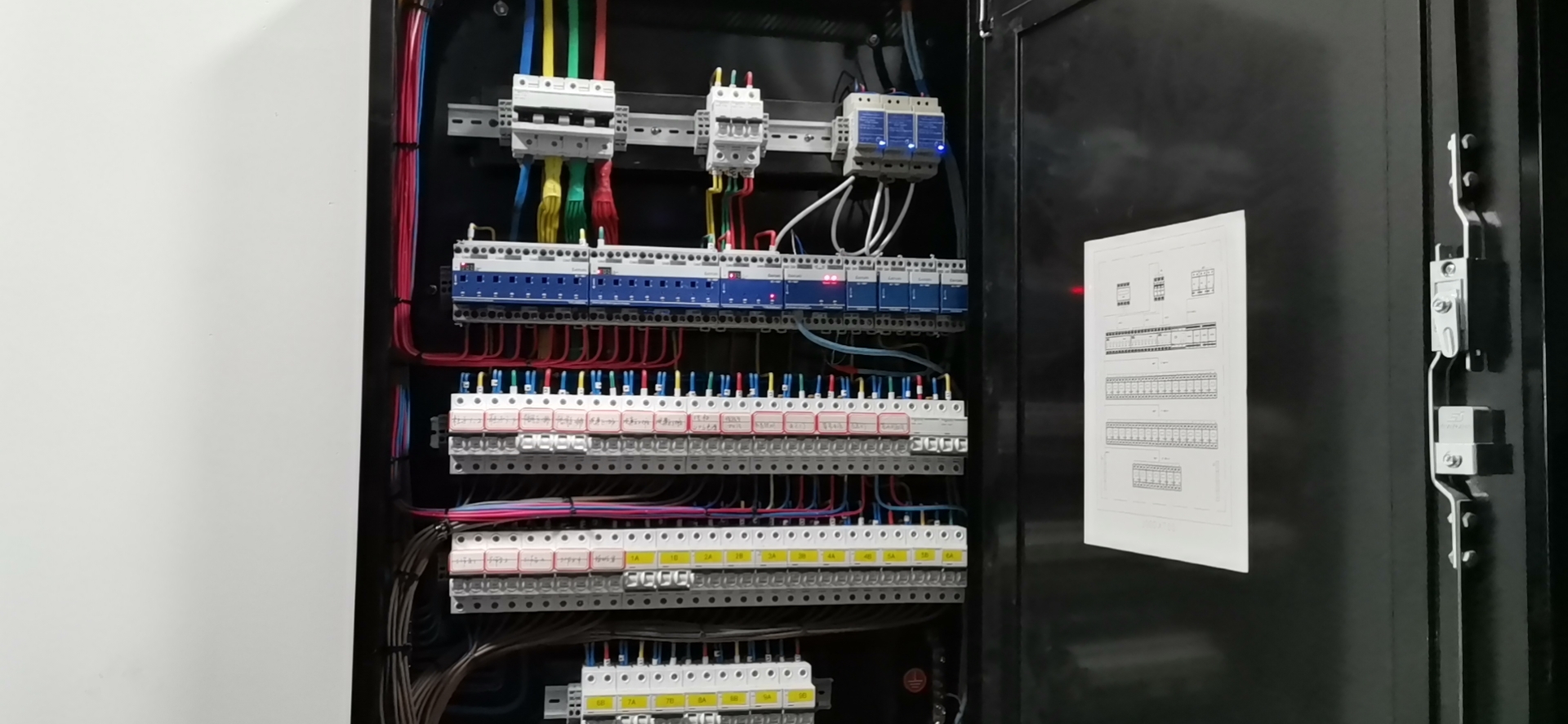

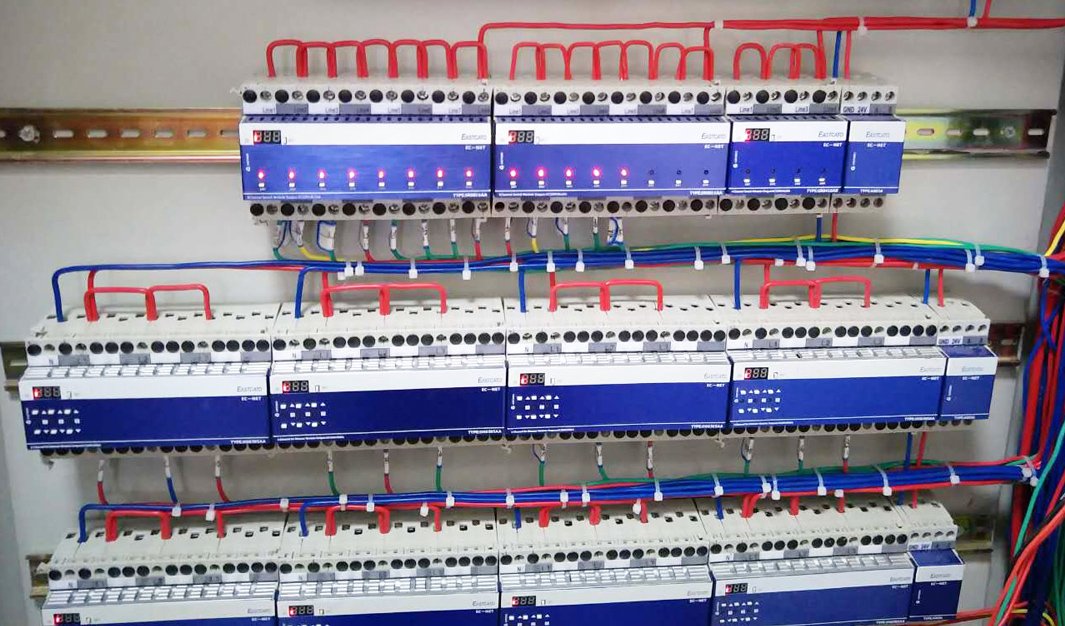

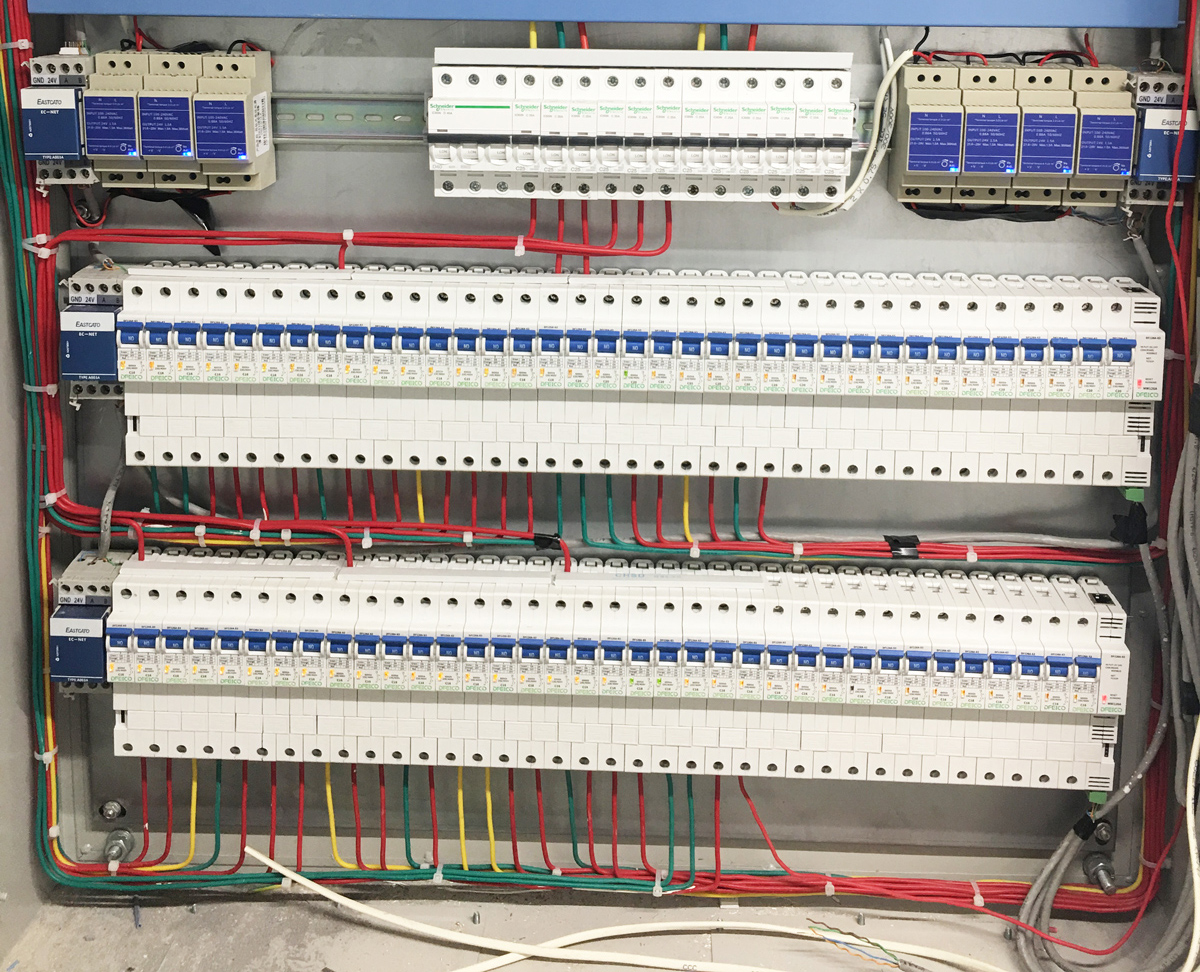

⑨、箱内线束须捆扎整齐，出箱线缆应使用蛇皮管、线槽或其他保护措施，不得裸露在外；所有线缆必须放置于线槽、线管内，不得外露。

⑩、在电磁干扰较大的环境，线路传输时须采取屏蔽措施，防止干扰。

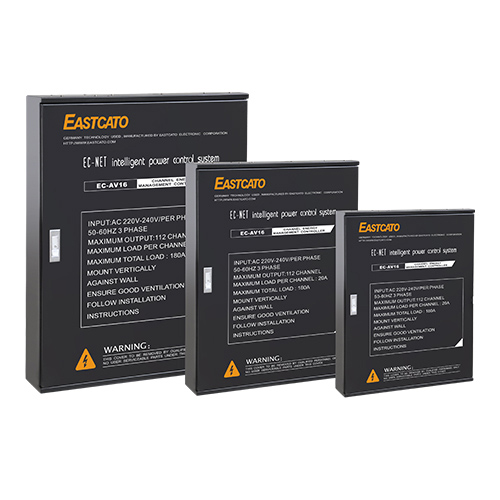

智能电源配电管理系统

实现电箱内一键开机/关机的功能；

电箱外远程的86式智能开关面板，

实现一键开机/关机，运行状态反馈，故障报警；

大中型的高档音响系统设备的专业电源管理系统；
