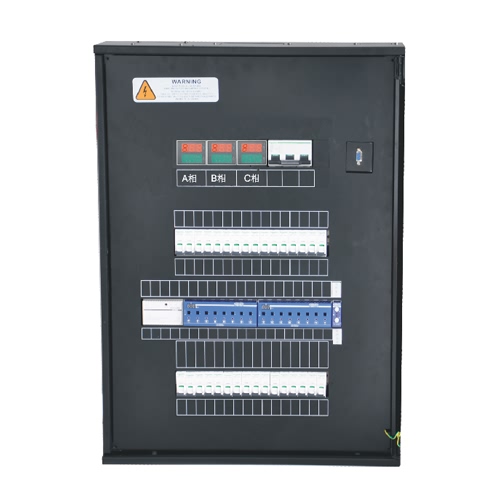

EC-AV8/EC-AV16/EC-AV24

专业音响电源管理系统

实现电箱内一键开机/关机的功能

每输出回路有手动应急旁路空开

大中型的*音响系统设备的专业电源管理系统


型号EC-AV8EC-AV16EC-AV24
输入电压三相AC 220V-240V三相AC 220V-240V三相AC 220V-240V
电箱总电流最 大值三相60A三相100A三相125A
负载回路数量81624
单路负载最 大电流(恒定)8路20A16路20A24路20A
单路负载最 大电流(瞬间)1路50A1路50A1路50A
手动应急旁路

7路20A空

1路50A空开

15路20A空开

1路50A空开

23路20A空开

1路50A空开

输出过载保护

7路1P+N   20A空

1路50A空开

15路1P+N   20A空开

1路50A空开

23路1P+N   20A空开

1路50A空开

控制输入

1路RS232编程及控制接口

机箱内部时序开关按钮;1个时序全开,一个时序全关

外接86式控制面板1个

电箱尺寸(高x宽x深)770mmx570mmx150mm770mmx570mmx150mm1000mmx700mmx160mm






1、大中型的*音响系统设备的专业电源管理系统;

2、实现电箱内一键开机/关机的功能;

3、电箱外远程的86式智能开关面板,实现一键开机/关机,运行状态反馈,故障报警;

4、可根据现场的音响设备参数情况,设置开机/关机时序时间;

5、总输入和每路负载通道都配置有高性能的电源断路保护空开;

6、每输出回路有手动应急旁路空开;

7、针对音响系统中所有设备必须星型一点共地接法的特点,进行了专业的设计。
